Filtrar

Introducción del producto

1.Reducir la emisión conducida desde el inversor a la red eléctrica.

2.Rendimiento de atenuación excepcional de 150kHz~30MHz.

3.Filtro de serie Terminal con el diseño más compacto y delgado.

4.Mejorar la confiabilidad de todo el sistema.

5.N99 para el uso de barras de cobre y otros terminales.

6.Terminales para filtro de cobre y serie P con sufijo para corrientes de fuga altas, adecuados para uso en pruebas, pero no se aplica a ocasiones de protección contra fugas.

7.La barra de cobre y el filtro de la serie P con sufijo no son simétricos y la tolerancia de capacitancia provocó que la corriente de fuga máxima sea de 33 mA (400 VCA/50 Hz).

Datos técnicos

1.Tensión nominal: 440/250 VCA

2.Frecuencia de funcionamiento:  50Hz

3.Corriente nominal: 10A-2500A

4.Voltaje de prueba de alto potencial:  P-E2100VDC/2seg   P-P 2100 VCC/2 seg.

5.Rango de temperatura: -25°C-100°C(25/100/21)

6.Diseño correspondiente a:  IEC/EN60939、UL1283

7.Frecuencia típica de trabajo:  150kHz~30MHz

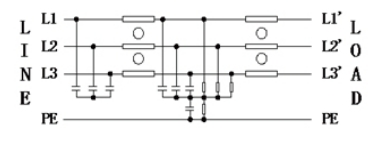

Esquema eléctrico típico del filtro de entrada.

Esquema eléctrico típico del filtro de salida.

Aplicaciones Típicas

1.Accionadores de motores trifásicos de velocidad variable, servoaccionamientos, inversores y convertidores

2.Dispositivos de conversión de energía, como máquinas y equipos automáticos.

3.Se aplican equipos HVAC, ascensores, proveedores de energía, UPS, máquinas de moldeo por inyección y otros sistemas trifásicos.

4.Energía eólica, energía solar y otros nuevos sistemas inversores de energía.

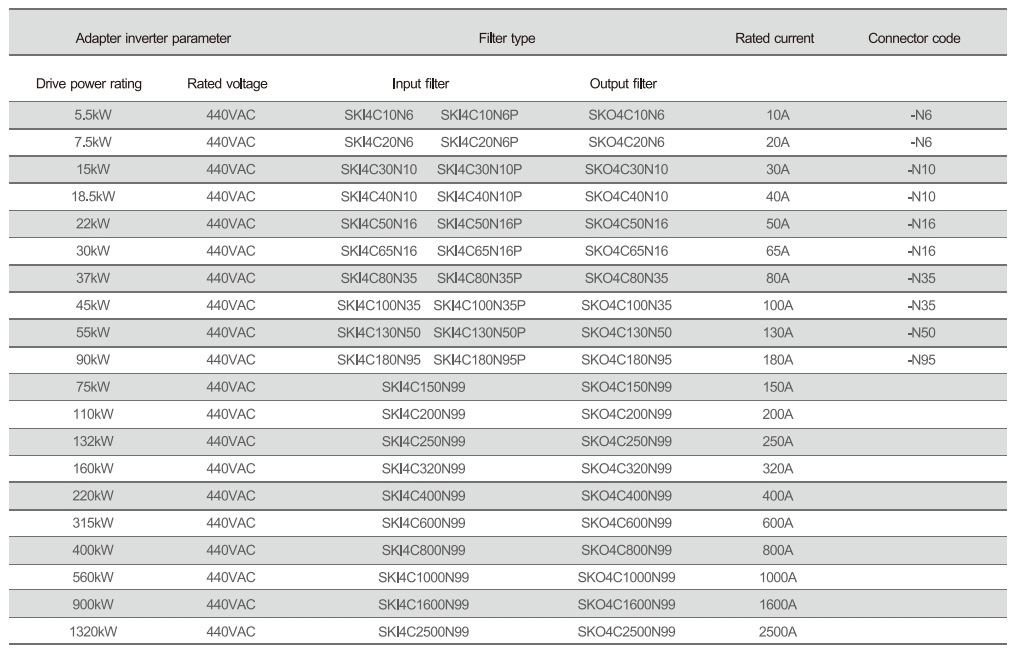

Tabla de selección de filtros

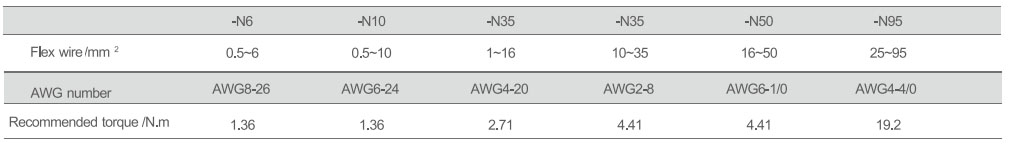

Secciones transversales del conector de entrada/salida del filtro

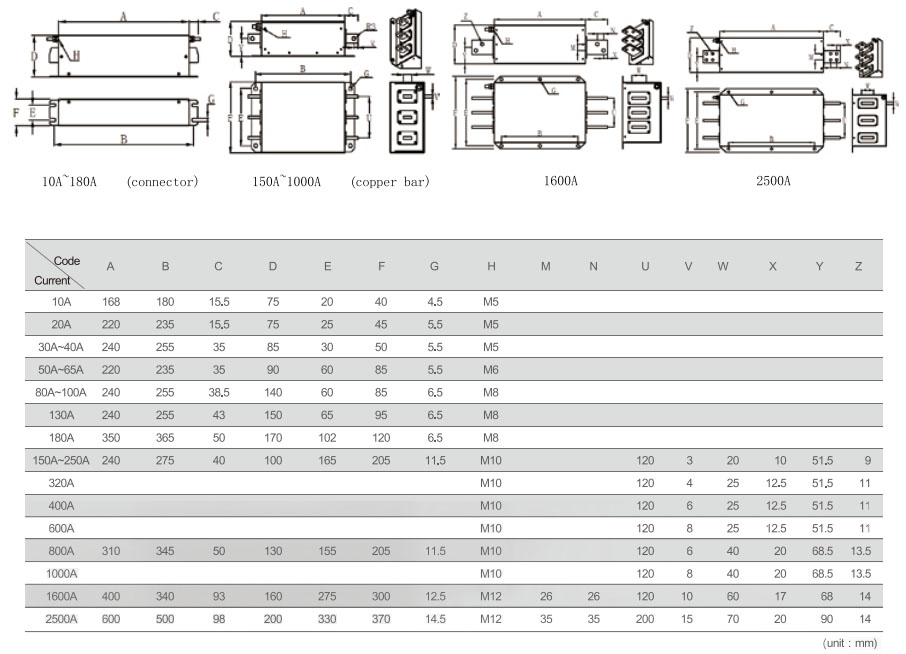

Tamaño del producto

Secciones transversales del conector de entrada/salida del filtro
