filtro especial para inversor 690V
1.Reducir la emisión conducida desde el inversor a la red eléctrica.
2.Mejorar la confiabilidad de todo el sistema.
3.filtros de menos de 100 A, usando un conector de seguridad sólido, filtros de más de 200 A, usando una barra de cobre
4. Corriente de fuga baja, falta de fase. La corriente de fuga máxima es 13, 12 mA (excepto el tipo P).
Datos técnicos
1.Tensión nominal: 690/380 VCA
2.Frecuencia nominal: 50 Hz
3.Corriente nominal: 120 A ~ 1000 A
3. Voltaje de prueba de alto potencial: P-E 2850VDC/60sec P-P 2850VDC/60sec
4.Rango de temperatura: -25C -100C (25/100/21 )
5. Diseño correspondiente a: IEC/EN 60939
6.Frecuencia de trabajo típica: 150kHz- 30MHz

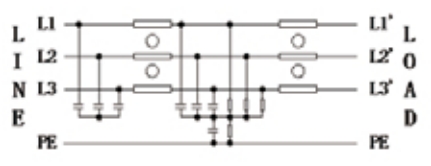

Esquema eléctrico típico del filtro de entrada.

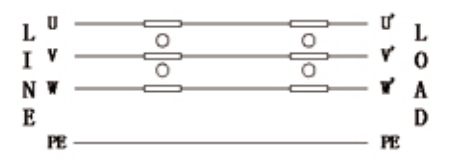

Esquema eléctrico típico del filtro de salida.
Tabla de selección de filtros
| Adapter inverter parameter | Filter type | Rated current | Connector code | ||
|---|---|---|---|---|---|
| Drive power rating | Rated vodtage | Input fter | Output fter | ||
| 18.5kW | 660- 690VAC | SKIBC25N10 | SKO6C25N10 | 25A | N10 |
| 37kW | 660-690VAC | SKI6C50N35 | SKO6C50N35 | 50A | N35 |
| 55kW | 660- 690VAC | SKI6C80N35 | SKO6C80N35 | 80A | N35 |
| 75kW | 660-690VAC | SKI6C100N35 | SKO6C100N35 | 100A | N35 |
| 132kW | 660-690VAC | SKI6C200N99 | SKO6C200N99 | 200A | |
| 150kW | 660-690VAC | SKI6C200N99 | SKO6C200N99 | ||
| 185kW | 660- 690VAC | SKI6C250N99 | SKO6C250N99 | 250A | |
| 200kW | 660-690VAC | SKI6C250N99 | SKO6C250N99 | ||
| 250kW | 660-690VAC | SKI6C350N99 | SKO6C350N99 | 350A | |
| 315kW | 660- 690VAC | SKIBC400N99 | SKO6C400N99 | 400A | |
| 400kW | 660-690VAC | SKI6C550N99 | SKO6C550N99 | 550A | |
| 500kW | 660-690VAC | SKI6C650N99 | SKO6C650N99 | 650A | |
| 630kW | 660-690VAC | SKIBC800N99 | SKO6C800N99 | 800A | |
| 715kW | 660-690VAC | SKI6C900N99 | SKO6C900N99 | 900A | |
| 800kW | 660-690VAC | SKI6C1000N99 | SKO6C1000N99 | 1000A | |

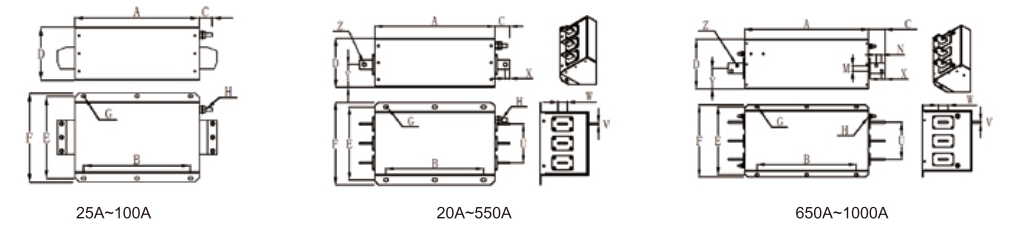

Tamaño del producto

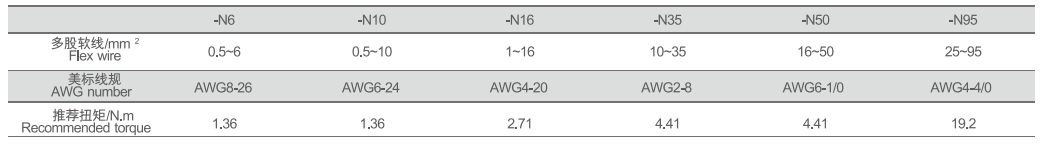

Secciones transversales del conector de entrada/salida del filtro
|
|
NO. | Título | Enlace de descarga |
|---|---|---|---|
| 1. | filtrar | Enlace de descarga |
