Introducción del producto
1.Reduce las emisiones conducidas hacia el panel solar, ayuda a cumplir con EMC internacional
Normas para todo el sistema fotovoltaico
2. Excelente capacidad para rechazar ruido CM y DM
3.Reduce la probabilidad de que la radiación EMI salga del sistema convertidor.
4. Ayuda a prevenir el envejecimiento prematuro del panel debido a las corrientes de fuga de alta frecuencia
5. Filtros de menos de 100 A, con conector de seguridad sólido, filtros de más de 150 A, con barra de cobre.
Datos técnicos
Tensión máxima de funcionamiento continuo: 1200 VCC
Frecuencia nominal: CC
Corriente nominal: 25A-2300A@55 C
Tensión de prueba de alto potencial: P-E 3600VDC/5sec P-P3000VDC/5sec
Rango de temperatura: -25 C~100 C (25/100/21)
Diseño correspondiente a : IEC/EN 60939
Frecuencia de trabajo típica: 1 50 kHz ~ 30 MHz
Clase de protección: IP20(25A~100A) IP00(150A-2300A)

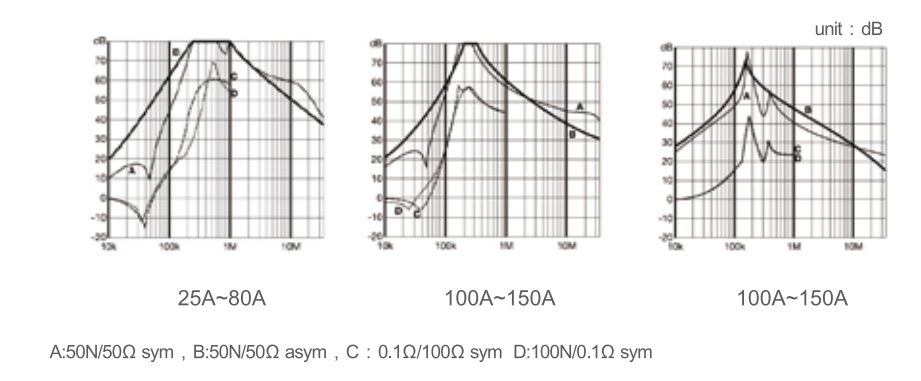

Atenuación del filtro de entrada
Tabla de selección de filtros
| Filter type | Rated current @40°C[A] | Driver power rating[KW] | Power loss @25°C/50Hz[W] | Connector type |
|---|---|---|---|---|
| SKD12B25DN10 | 25 | 10 | 8 | sald safety connecdor |
| SKD12B50DN35 | 50 | 20 | 17 | solid safety connector |
| SKD12B80DN35 | 80 | 30 | 18 | solid safety connecdor |
| SKD12B100DN35 | 100 | 40 | 22 | solld safety connector |
| SKD12B150DN99 | 150 | 60 | 31 | copper bar |
| SKD12B200DN99 | 200 | 80 | 36 | copper bar |
| SKD12B30DN99 | 300 | 120 | 14 | copper bar |
| SKD12B400DN99 | 400 | 150 | 16 | copper bar |
| SKD12B60DN99 | 600 | 250 | 29 | copper bar |
| SKD12B800DN99 | 800 | 350 | 26 | copper bar |
| SKD12B1000DN99 | 1000 | 400 | 40 | copper bar |
| SKD12B1500DN99 | 1500 | 500 | 45 | opper bar |
| SKD12B2300DN99 | 2300 | 800/1000 | 84 | copper bar |

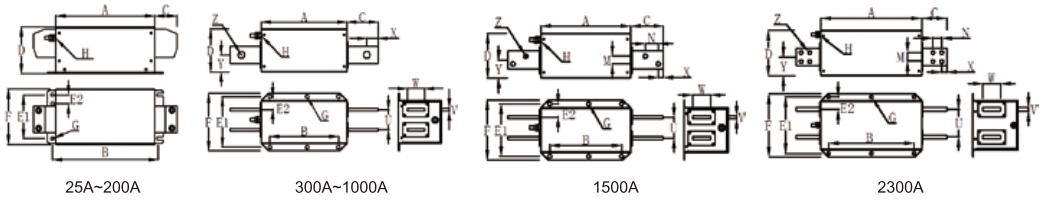

Tamaño del producto

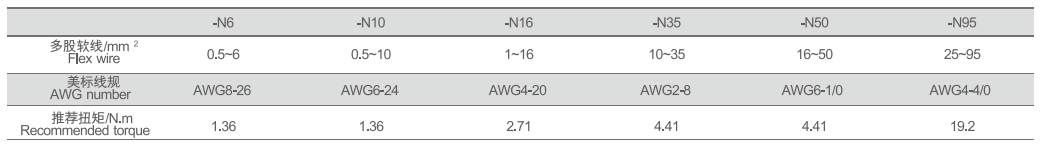

Secciones transversales del conector de entrada/salida del filtro
|
|
NO. | Título | Enlace de descarga |
|---|---|---|---|
| 1. | filtrar | Enlace de descarga |
