Introducción del producto

La resistencia de bobinado tipo recubrimiento RXHG es un tipo de modo de potencia, el producto utiliza la aleación de resistencia a las ondas. en forma de bobinado lateral en la matriz cerámica La resistencia del aislamiento del revestimiento de la superficie a alta Recubrimiento de temperatura, favorece la disipación del calor y está equipado con un soporte de montaje, una resistencia Tiene gran potencia, fuerte resistencia a la capacidad de sobrecarga, instalación conveniente y otras características

Aplicación del producto

1. Como resistencia de frenado para proteger los inversores, servos, etc., de daños por energía regenerativa del motor:
2. Como carga resistiva en pruebas de carga electrónica de potencia;
3. Como resistencia de muestra, resistencia limitadora, resistencia de arranque o resistencia protectora en electrónica de potencia. equipo.

Especificaciones técnicas

1.Valor de resistencia y rango de cambio: 18≤R +5% (J), 10>R +10% (K)
2.Carga nominal: temperatura máxima de la superficie, 50~ 200W≤275 C, > 200W≤350C
3.Sobrecarga de corta duración: sin daños visibles AR≤土(5%R+0.050) 10 veces 5s.
4.Resistencia de aislamiento: R≥100M?1min DC 1000V
5.Tensión resistente: sin daños visibles. Sin avería por arco AR≤土(0. 1%R+0.05) AC 3000V 5S
6.Característica de resistencia-temperatura: +260PPM/C ((menos de 5ndon' ↑ prueba
7.Resistencia terminal Sin holgura ni daño mecánico 45N 30s
8.Fuerza de resistencia Sin daños visibles 200N 30S
9.Resistente a la vibración: sin daños visibles R≤土(0. 1%R+0.050) f:5-200Hz a= 1gX.Y.Z/2h
10.Resistencia al corazón: Además de que el terminal no presenta decoloración ni daños, marcado claramente 350 C 2 horas
11.Choque térmico Sin daños mecánicos visibles, después de una sobrecarga nominal de 30 minutos
12.Resistencia al anegamiento: sin daños mecánicos visibles, marcado claramente AR≤t (5%R+0.058) Resistencia de aislamiento≥10MQDC100 40 C 95%RH 500 horas
13.Durabilidad (sobrecarga nominal): Sin daños visibles, marcado claramente AR≤+ (5%R+0.05Q) carga 100%

Estándares aplicables

GB/T5729-1994 Redsistor fijo utilizado en equipos electrónicos

Curva descendente

Aumento de la temperatura de la superficie

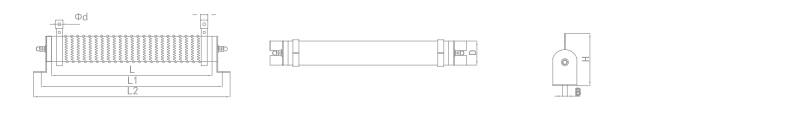

Tamaño del producto

Código de identificación del producto
